Qu'est-ce qui définit un châssis « Premium » ? L'excellence inhérente intégrée à une superbe voiture ! En quelques mots : Solide. Tendu. Solidaire. Substantiel. Avec un excellent amortissement, une réponse de direction précise, un silence raffiné, une maniabilité sans effort et une stabilité en ligne droite à toute épreuve.
Tout conducteur en a fait l'expérience : après qu'un véhicule ait parcouru des dizaines de milliers de kilomètres, le châssis commence à présenter les anomalies décrites ci-dessus. Cette réactivité autrefois immédiate, cette sensation de conduite sans effort et ce solide support de suspension disparaissent progressivement. Bref, à mesure que le véhicule vieillit, ces sensations raffinées s'estompent peu à peu.
· Lors d'un freinage d'urgence, le châssis tremble et perd l'adhérence de la route
● À basse vitesse, le véhicule tire d'un côté lors du franchissement de bosses
● La suspension semble lâche, ce qui entraîne une maniabilité dégradée
● Des craquements se produisent lorsque vous montez des collines, tournez ou traversez des dos d'âne et des dos d'âne.
● Le véhicule ne parvient pas à maintenir la stabilité en ligne droite et dérive involontairement.
Le système de suspension sert de lien essentiel entre le châssis et les roues. Grâce à des éléments élastiques, des amortisseurs et des mécanismes de transmission de force, il assure un amortissement, un amortissement des vibrations et un transfert de force contrôlé.
Cette discussion se concentre spécifiquement sur les bagues en caoutchouc.
Au sein du châssis, les composants et les points de pivotement ne sont pas reliés de manière rigide par des joints métalliques. Au lieu de cela, ils sont reliés via des bagues à base de caoutchouc positionnées précisément aux extrémités de la géométrie de la suspension, zones où les forces se concentrent. Les charges latérales, longitudinales et radiales du châssis agissent en permanence sur les surfaces des bagues en caoutchouc, soumettant ces composants à de fortes contraintes prolongées. En combinaison avec la dégradation environnementale, la couche de liaison vulcanisée entre le caoutchouc et le manchon intérieur peut se briser. Même sans fissure visible, une fatigue prolongée sous charge ramollit le matériau en caoutchouc et perd sa capacité à maintenir des contraintes de position précises.
Résolution de la fatigue excessive dans les bagues antivibratoires : analyse des problèmes liés aux bagues :
● Le véhicule tire d'un côté lors du franchissement de bosses à basse vitesse ; le matériau ramolli de la bague ne parvient pas à maintenir les contraintes de position
● Suspension lâche et tenue de route dégradée ; les bagues vieillies et ramollies ne peuvent pas supporter le support de suspension requis
● Craquements lors des montées de côtes, des virages ou des dos d'âne ; les bagues fissurées ou délaminées créent une friction interne et du bruit
● Incapacité à maintenir une conduite en ligne droite ; le matériau ramolli de la bague ne peut pas préserver la géométrie de la suspension sous charge
En raison de l’impossibilité d’obtenir des surfaces routières parfaitement planes, les forces de réaction verticales agissant sur les roues sont souvent basées sur l’impact. En particulier lors de la conduite à grande vitesse sur des routes accidentées, ces forces d'impact peuvent provoquer une gêne pour le conducteur. Pour atténuer les chocs, des éléments élastiques sont installés dans le système de suspension, transformant les connexions rigides en connexions élastiques. Après avoir absorbé un impact, ces éléments élastiques génèrent des vibrations ; une oscillation soutenue entraîne un inconfort pour le conducteur. Par conséquent, le système de suspension nécessite des composants d’amortissement pour réduire rapidement l’amplitude des vibrations.

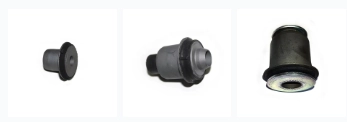

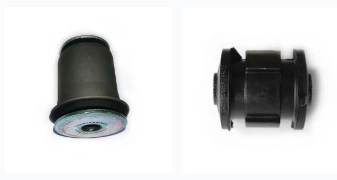

Dans la conception structurelle des bras de commande, les points de connexion utilisent des éléments élastiques combinés à des rotules. Ces éléments élastiques assurent l'absorption des chocs, l'amortissement et une liberté de rotation et d'oscillation limitée. Dans les voitures particulières, les bagues en caoutchouc sont couramment utilisées comme éléments élastiques, tandis que les bagues hydrauliques et les charnières en croix sont également utilisées dans certaines conceptions.
Les caractéristiques inhérentes des bagues en caoutchouc déterminent leur large application, tandis que leurs positions d'installation stratégiquement critiques les rendent sujettes à l'usure et aux pannes.
Les bagues en caoutchouc sont largement utilisées dans les systèmes de châssis en raison de leurs avantages uniques :
1. Les composants en caoutchouc offrent une liberté de conception géométrique flexible, permettant un réglage précis de la rigidité dans les directions axiale, radiale et de torsion pour répondre à des exigences techniques spécifiques.
2. Le caoutchouc peut être fermement vulcanisé sur des manchons métalliques, simplifiant ainsi les structures de montage et de support tout en résistant aux charges dans les trois directions.
3. Ils permettent une déformation élastique substantielle sans dommages permanents.
4. La friction interne du caoutchouc dépasse celle du métal et augmente avec la fréquence, ce qui permet aux bagues en caoutchouc de supprimer efficacement l'amplitude de résonance.
5. Leur installation atténue les vibrations et les impacts transmis depuis la surface de la route, améliorant ainsi les performances d'isolation haute fréquence de la suspension et réduisant le bruit intérieur sur les routes inégales.
C'est précisément en raison de ces propriétés que les bagues en caoutchouc sont universellement adoptées et stratégiquement positionnées aux extrémités de la géométrie de la suspension, là où les forces se concentrent.
Les bagues en caoutchouc nécessitent une inspection périodique et un remplacement rapide !
(Pour des performances optimales, nous recommandons les produits VDI tels que la bague de bras de commande 4D0407181H, spécialement conçue pour ces points de connexion critiques.)
Rappel amical : Conseils de conduite pour protéger les bagues en caoutchouc
1. À l'approche de dos d'âne très visibles, ralentissez et adoptez une technique de croisement en diagonale (laissez une roue contourner le dos d'âne pendant que l'autre roule dessus) pour minimiser les chocs sur la suspension.
2. Réduisez la vitesse en dessous de 50 km/h lorsque vous traversez des ralentisseurs consécutifs, réduisant ainsi la charge transmise de la route au châssis.
3. Pendant la conduite, évitez activement les plaques d'égout, les nids-de-poule et les débris de la route autant que possible.
4. Évitez les manœuvres de direction agressives qui génèrent des forces latérales excessives sur les bras de commande et les tringleries de suspension.
5. Inspectez régulièrement les composants du châssis ; dès la détection d'une fissuration ou d'un délaminage du caoutchouc, nous vous recommandons de le remplacer par des produits VDI tels que la bague de bras de commande 4D0407181H.
6. Effectuez régulièrement la permutation des pneus et l'alignement des roues pour minimiser les forces anormales agissant sur la géométrie de la suspension.
