Lorsque le train de roulement de votre voiture émet un bruit de « grincement » ou de « craquement » et que le volant tire d'un côté pendant la conduite, le problème peut bien provenir des bagues de suspension. Aujourd'hui, nous allons examiner de plus près les bagues automobiles.
Dans la conception mécanique, la connexion de composants mobiles est courante, mais le contact direct métal sur métal provoque des frictions et de l'usure. Pour résoudre ce problème, les ingénieurs utilisent des « connexions souples » flexibles. Ceux-ci réduisent considérablement l’usure et, lorsqu’ils finissent par se dégrader, sont beaucoup plus faciles et moins coûteux à remplacer que les principales pièces structurelles. Ce principe a donné naissance aux filières industrielles.

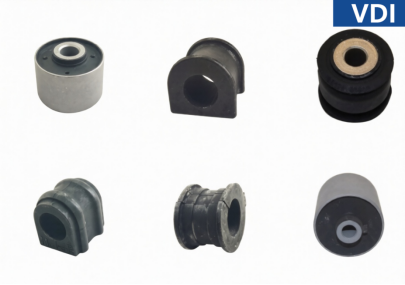

Dans les véhicules, les bagues sont des composants élastiques installés au niveau des articulations du châssis, comme dans les bras de commande (par exemple, la bague de bras de commande 1J0407182), les barres stabilisatrices et les faux-châssis. Ils sont généralement fabriqués à partir de caoutchouc, de polyuréthane ou d’une combinaison de ces matériaux liés à un manchon métallique. Leur fonction principale est de remplacer les connexions rigides, d’absorber les mouvements relatifs entre les pièces et de minimiser les dommages induits par la friction. En termes simples, ils agissent à la fois comme des « coussins » et des « joints résistants à l’usure » pour la suspension de votre voiture.
Les bagues de châssis jouent un rôle essentiel dans la dynamique du véhicule. Ils relient le cadre au système de suspension, éliminant les contacts métal sur métal, protégeant les composants, absorbant les chocs et garantissant la stabilité et le confort de conduite. Ils doivent supporter non seulement le poids statique et les charges dynamiques du véhicule, mais également les contraintes des routes accidentées, les forces dans les virages et les impacts de freinage.
Des bagues de haute qualité (telles que la bague de bras de commande 1J0407182) peuvent améliorer considérablement les performances de conduite en réduisant l'usure des pneus, en minimisant la fatigue de la suspension et en améliorant la sensation globale de maniabilité.
Il existe de nombreux types de bagues, classées par emplacement (par exemple, essieu avant/arrière), composant (par exemple, bras de commande, tirant, faux-châssis), matériau (caoutchouc, polyuréthane, nylon, métal), conception (ouverte ou fermée) et méthode d'amortissement (hydraulique ou solide). Malgré ces variations, leur objectif fondamental reste le même : offrir une flexibilité contrôlée là où elle est le plus nécessaire.
1. Sélection de la taille des manches à ajustement serré
Lors du retrait ou de l'installation des bagues, utilisez un manchon de taille appropriée pour garantir que la force est appliquée uniquement sur la coque métallique extérieure de la bague, sans stresser les autres composants. Portez toujours des lunettes et des gants de sécurité pendant la procédure. Les données dimensionnelles fournies dans les manuels des produits Keditec peuvent vous aider à sélectionner la bonne taille de manchon.
2. Force de pression
Pour faciliter l'installation, ébavurez soigneusement l'alésage intérieur avant d'enfoncer la bague et appliquez une petite quantité de lubrifiant (par exemple, graisse 4240) à la fois sur l'alésage intérieur et sur le bord d'attaque du diamètre extérieur de la bague.
Faites très attention à la force de pression requise :
Pour une douille avec un manchon métallique de 40 mm de diamètre extérieur, la force de compression doit généralement dépasser 6 kN.
Pour les bagues à manchon en nylon, la force requise est généralement supérieure à 20 kN.
Ces valeurs évoluent en fonction du diamètre extérieur de la bague. Si la force de pressage mesurée est nettement supérieure ou inférieure à celle prévue, inspectez l'alésage du boîtier pour déceler tout dommage ou mauvais alignement et vérifiez que le numéro de pièce correct de la bague a été sélectionné.
3. Orientation et positionnement de l'installation

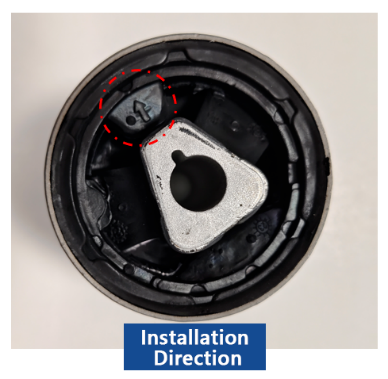

Lors de l'installation, assurez-vous que la section solide (non fendue) de la bague est alignée avec la direction horizontale vers l'avant du déplacement du véhicule. Si la douille comporte une flèche d'orientation, cette flèche doit pointer vers l'avant dans le sens de la marche.
Après avoir appuyé, vérifiez que la bague est centrée dans le trou de montage, avec une longueur d'exposition égale des deux côtés.
4. Soulagement du stress lors de l'installation
Après l'installation alors que le véhicule est encore levé (avec la suspension déchargée), des contraintes résiduelles s'accumulent souvent dans le système de châssis. Pour soulager cette contrainte, abaissez le véhicule sur ses roues, redressez le volant, puis desserrez et resserrez toutes les fixations de montage aux valeurs de couple spécifiées par le fabricant. Ce processus permet aux bagues de suspension de s'installer dans leur position naturelle et sans contrainte, rétablissant ainsi le châssis dans son alignement et sa géométrie prévus.
Une fois terminé, en particulier lorsque vous utilisez des pièces de précision telles que la bague de bras de commande 1J0407182, votre véhicule aura l'impression d'être enfilé dans une nouvelle paire de chaussures de course, prêt à conduire en douceur et en toute confiance où que vous alliez.
