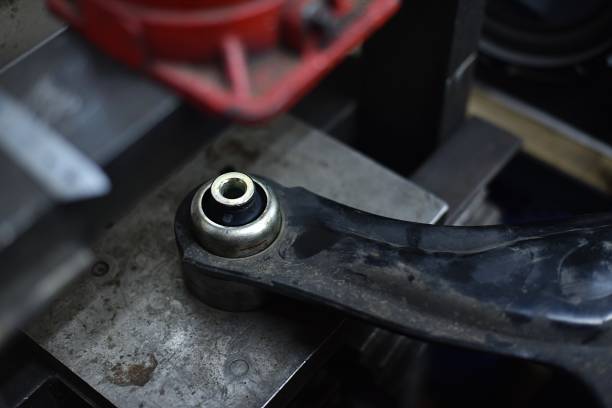

Le mouvement généralisé de l'industrie automobile vers des matériaux légers a été propulsé par des réglementations strictes en matière d'efficacité énergétique, la popularité croissante des véhicules électriques et la recherche de performances de maniabilité améliorées. Bien que les bagues des bras de commande soient considérées comme des pièces mineures, elles font également partie de cette transformation. Leur conception a considérablement évolué pour réduire le poids tout en conservant, voire en améliorant les aspects de performance essentiels tels que la rigidité, la durabilité et l'amortissement des vibrations. La bague de bras de commande VDI 4H0407182B illustre cette approche moderne : conçue avec une géométrie optimisée et des matériaux avancés pour réaliser des économies de poids sans sacrifier l'intégrité structurelle ou les performances dynamiques.
Traditionnellement, le boîtier métallique extérieur d'une bague de bras de commande était fabriqué à partir d'un cylindre en acier robuste avec des parois épaisses, offrant une forte intégrité structurelle et une surface fiable pour la liaison de l'élastomère et du métal. La résistance exceptionnelle de l’acier, ainsi que son prix abordable, en ont fait l’option standard pendant de nombreuses années. Pourtant, alors que les constructeurs automobiles cherchaient à réduire le poids non suspendu (pièces qui ne sont pas retenues par les ressorts de suspension, telles que les roues, les moyeux, les freins et les liaisons de suspension), le boîtier en acier volumineux est devenu un point central d'amélioration.
La transition a commencé avec la mise en œuvre de l’acier à haute résistance (HSS) à parois minces. En utilisant des types avancés d'alliages à haute résistance (AHSS) possédant des limites d'élasticité supérieures à 500 à 800 MPa, les ingénieurs ont pu réduire considérablement l'épaisseur de la paroi, généralement de 30 à 50 %, sans compromettre la capacité portante ou l'intégrité de l'adhérence. Ce revêtement en acier plus fin offre la résistance essentielle du cerceau nécessaire pour résister aux forces d'écrasement radiales tout en réduisant le poids.
Dans les scénarios où minimiser le poids est crucial, en particulier dans les voitures électriques et de luxe, les alliages d’aluminium ont entièrement remplacé l’acier pour la coque extérieure. Pesant environ un tiers de l'acier (2,7 g/cm³ contre 7,8 g/cm³), l'aluminium permet des réductions substantielles du poids total. Pour compenser le module d'élasticité plus faible de l'aluminium et sa résistance comparativement plus faible par rapport à l'acier, les manchons sont souvent conçus avec des diamètres légèrement plus grands ou des nervures de support supplémentaires, garantissant une stabilité et une durabilité comparables contre la fatigue.
Dans le même temps, la quantité d'élastomère (noyau en caoutchouc ou en polymère moderne) a été réduite pour réduire le poids total de la bague. Pour préserver la capacité à supporter des charges et la rigidité même avec un matériau réduit, les ingénieurs ajustent la conception interne :
●Les rapports entre le diamètre de l'alésage intérieur et l'épaisseur de la paroi sont révisés par analyse par éléments finis (FEA) pour atteindre la rigidité radiale et axiale souhaitée tout en minimisant l'utilisation du caoutchouc.
●Des formes transversales plus rationalisées sont introduites pour remplacer les formes cylindriques de base. Les formes qui ne sont pas circulaires (telles que ovales ou polygonales) dirigent le matériau vers les endroits où les contraintes sont les plus importantes, améliorant ainsi la résistance au cisaillement.
●Les configurations excentriques (dans lesquelles le manchon intérieur est décalé par rapport à l'extérieur) créent des caractéristiques de rigidité inégales : plus grandes dans une direction pour le couple ou l'endurance à la charge latérale, et moindres dans d'autres directions pour la flexibilité, sans nécessiter de matériau supplémentaire.
Ces améliorations géométriques garantissent que la bague offre des performances comparables ou améliorées en termes de capacité de charge radiale, de rigidité en torsion et de durabilité, même avec une masse inférieure. Par conséquent, il y a une réduction notable du poids non suspendu, ce qui affecte positivement le temps de réponse de la suspension, réduit l'inertie de l'ensemble de roue et améliore la précision de la manipulation transitoire (comme un virage plus rapide et une absorption supérieure des bosses).
En plus de gérer les avantages, une réduction du poids non suspendu contribue à atteindre une plus grande efficacité. Dans les véhicules propulsés par des moteurs à combustion interne, une diminution de la traînée de roulement et des pertes de masse se traduit par des améliorations légères, mais additives, de l'efficacité énergétique. Dans le cas des véhicules électriques, minimiser le poids de la suspension, même légèrement, améliore la distance que le véhicule peut parcourir en réduisant la consommation d'énergie pendant les phases d'accélération et de freinage par récupération.
Des produits tels que la bague de bras de commande VDI 4H0407182B incarnent cette transition (des manchons métalliques robustes à l'acier ou à l'aluminium légers et à haute résistance, ainsi que des formes en élastomère améliorées) et démontrent comment même les pièces mineures sont repensées pour satisfaire les exigences concurrentes de réduction de poids, d'efficacité et de longévité dans l'ingénierie automobile contemporaine.
