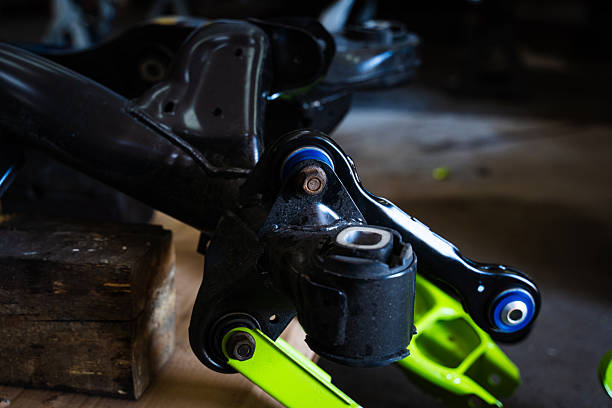

Dans le fonctionnement réel des véhicules, les coussinets des bras de commande ne sont pas soumis à des charges statiques, mais plutôt à des cycles de contraintes dynamiques répétitifs et à haute fréquence. Cette charge cyclique est la principale cause du mode de défaillance des bagues le plus courant : la rupture par fatigue. Le micromécanisme de fatigue a été validé à plusieurs reprises dans de nombreux articles sur la mécanique du caoutchouc et l'ingénierie automobile. À la base, cela se produit lorsque des contraintes localisées dans le matériau dépassent à plusieurs reprises la limite d'allongement ultime des chaînes de polymère de caoutchouc, déclenchant finalement une progression irréversible de fissures microscopiques à une défaillance macroscopique.
Le caoutchouc, en tant que polymère viscoélastique, subit un démêlage, une orientation et une extension de la chaîne lorsqu'il est étiré. Lorsque la contrainte locale dépasse l'allongement ultime du matériau (généralement entre 50 et 80 % de son allongement à la rupture en traction, selon la formulation), les chaînes polymères subissent un glissement, une scission ou une déchirure localisée irréversible. Ces micro-dommages apparaissent initialement sous la forme de minuscules vides ou de noyaux de fissures. Sous des cycles répétés de traction-compression, la concentration des contraintes au fond de la fissure favorise en outre une lente propagation de la fissure perpendiculairement à la direction principale de la contrainte. Chaque cycle augmente progressivement la longueur des fissures ; Une fois accumulées à un degré critique, les microfissures fusionnent en fissures macroscopiquement visibles, conduisant finalement à la déchirure, au décollement ou à la perte complète de la fonction élastique de la bague. Ce processus suit les lois classiques de propagation des fissures par fatigue : le taux de croissance des fissures est en corrélation avec la plage de facteurs d’intensité de contrainte via une relation de loi de puissance, et l’allongement ultime du matériau fixe directement le seuil d’initiation des fissures. Un allongement plus faible ou plus inégal entraîne une durée de vie plus courte.
Dans l'application spécifique des bagues de bras de commande, la rupture par fatigue est fortement corrélée au spectre de charge complexe du mouvement de la suspension. Les impacts longitudinaux (par exemple, franchissement de ralentisseurs), les forces de virage latérales, la compression verticale (par exemple, heurter des nids-de-poule) et la torsion (rotation du bras pendant la direction) s'entrelacent pour former une fatigue multiaxiale. Dans ces conditions, les bagues en caoutchouc plein conventionnelles sont plus sujettes à une « concentration de contraintes triaxiales » dans la région centrale : des compressions et tensions répétées provoquent une contrainte interne localisée dépassant la limite du matériau, générant des microfissures internes qui se propagent ensuite vers l'extérieur, formant des fissures de surface annulaires ou radiales. Les tests montrent que dans des spectres de charge sur route typiques (équivalents à 100 000 à 300 000 km de service), la durée de vie en fatigue des coussinets en caoutchouc non optimisés est souvent limitée par cette accumulation de micro-dommages internes, et non par l'usure de la surface.
Les bagues hydrauliques présentent des modes de rupture par fatigue uniques en raison de leur structure de cavité de fluide et de plaque à orifices. Bien qu’ils offrent un amortissement élevé à basse fréquence et une faible rigidité dynamique à haute fréquence grâce à l’écoulement du fluide, ils introduisent également de nouvelles limites physiques. La plaque à orifices, généralement constituée de métal ou de plastique technique, est soumise au fil du temps à des impulsions de fluide à haute pression et à des pressions répétées dues à la déformation du caoutchouc. Cela peut entraîner une usure localisée, une déformation, voire des microfissures de la plaque. Dans les premiers stades, l'usure émousse les bords de l'orifice, affaiblissant l'effet d'étranglement et provoquant une dégradation de l'amortissement ; dans les cas graves, la plaque se fracture ou se déplace, entraînant une fuite de liquide. La bague perd instantanément sa fonctionnalité hydraulique et revient à une bague en caoutchouc standard, avec une durée de vie en chute libre. Des cas concrets montrent que de nombreuses bagues hydrauliques de véhicules haut de gamme développent une usure anormale des plaques à orifices après 80 000 à 120 000 km, en raison de conceptions qui sous-estiment les pressions de pulsation maximales des fluides et les concentrations de contraintes locales lors de la compression du caoutchouc, dépassant ainsi la limite de fatigue du matériau.
Un autre cas typique est l'usure anormale de la butée (bloc limite). Les bagues des bras de commande intègrent souvent une butée en caoutchouc pour limiter le balancement excessif du bras et fournir un amortissement aux limites de déplacement. Lors d'un freinage à pleine charge ou dans des conditions tout-terrain extrêmes, la butée supporte des contraintes de compression extrêmement élevées. Les impacts répétés induisent facilement une fatigue par compression. La contrainte de compression ultime du caoutchouc est généralement bien inférieure à son allongement en traction (les chaînes moléculaires ne peuvent pas se réorganiser librement sous compression comme sous tension). Une fois que la contrainte de compression locale dépasse 30 à 40 %, une cavitation interne et des microfissures se forment, qui se propagent ensuite sous un chargement cyclique jusqu'à un effritement de la surface ou une fracture en morceaux. Dans de nombreuses suspensions arrière multibras, la butée devient le premier point de défaillance dans de telles conditions, provoquant un impact métal sur métal, du bruit et une fatigue accélérée dans d'autres domaines.
La limite physique de durabilité est fondamentalement déterminée par trois facteurs : l’allongement ultime du matériau, le seuil de croissance des fissures de fatigue et l’uniformité de la répartition des contraintes. Pour dépasser ces limites, les conceptions modernes adoptent généralement les stratégies suivantes :
● Utiliser l'analyse par éléments finis (FEA) pour prédire avec précision les pics de déformation locaux sous des charges multiaxiales, garantissant ainsi que la déformation maximale reste inférieure à 60 % de l'allongement ultime du matériau ;
● Introduire des cavités, des encoches ou des géométries asymétriques pour homogénéiser les contraintes et éviter la concentration triaxiale ;
● Utiliser des composés de caoutchouc à allongement élevé et à faible hystérésis (par exemple, avec des agents de couplage silane ou des nanocharges pour améliorer l'uniformité de la chaîne) ;
● Optimiser la géométrie des orifices dans les bagues hydrauliques (par exemple, filets plus grands, revêtements résistants à l'usure) pour réduire l'impact des impulsions ;
● Appliquez une conception à dureté progressive ou des composites de polyuréthane aux butées pour partager les charges de compression extrêmes.
La validation expérimentale montre que ces optimisations peuvent prolonger la durée de vie des bagues en fatigue de 1 à 3 fois, poussant généralement la durée de vie de 100 000 km à plus de 250 000 km.
En fin de compte, la rupture par fatigue des coussinets des bras de commande n'est pas accidentelle : c'est le résultat inévitable du fait que les matériaux atteignent leurs limites physiques sous des contraintes dynamiques répétées. L'allongement ultime, en tant que propriété intrinsèque du caoutchouc, fixe le seuil d'initiation des micro-dommages, tandis que les spectres de charges réels, la conception structurelle et la formulation des matériaux déterminent collectivement le moment où ce seuil est dépassé. Comprendre cette évolution, du micro au macro, permet aux ingénieurs de définir des limites de durabilité réalistes dès la phase de conception, permettant ainsi aux bagues de se rapprocher de leur durée de vie théorique dans des environnements routiers complexes, plutôt que de se dégrader prématurément. Bienvenue pour commander la bague de bras de commande VDI 7L0407182E !
