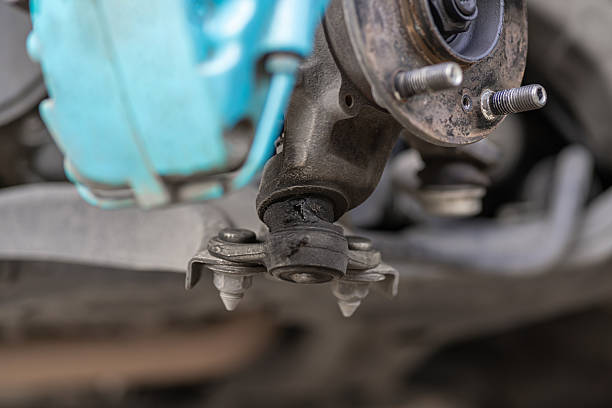

Les bagues de bras de commande jouent un rôle essentiel dans le système de suspension d’un véhicule. Ce ne sont pas seulement des connecteurs élastiques, mais ils déterminent également directement la trajectoire de mouvement de la roue par rapport à la carrosserie, la trajectoire de transfert de charge et les caractéristiques cinématiques et élastocinématiques globales du véhicule. En raison des différences dans la disposition structurelle et les relations géométriques, différents types de suspension soumettent les bagues des bras de commande à des proportions considérablement différentes de charges longitudinales, latérales et verticales. Ceci, à son tour, impose des exigences de conception nettement différentes en termes de rigidité radiale, de souplesse en torsion et même de caractéristiques axiales de la bague. Cette variation est précisément la raison pour laquelle les bagues ne sont pas universelles : les ingénieurs doivent adapter la courbe de rigidité, le comportement d'amortissement et la géométrie de la bague spécifiquement au type de suspension pour obtenir l'équilibre optimal entre maniabilité, confort de conduite et durabilité (vous pouvez également nous contacter pour en savoir plus sur la bague de bras de commande VDI 6Q0407182.).
La suspension à jambes de force MacPherson est la suspension indépendante d'entrée de gamme la plus courante, largement utilisée dans les essieux avant. Sa caractéristique déterminante est un seul bras de commande inférieur (généralement en forme de L ou de A), dont l'extrémité supérieure est reliée directement à la carrosserie et à la fusée d'essieu via une jambe de force amortisseur à ressort. Cette configuration signifie que la bague du bras de commande inférieur doit supporter simultanément la majorité des charges longitudinales et latérales, ainsi qu'une partie des charges verticales. Dans le sens longitudinal, les forces de freinage ou d'accélération sont principalement transmises via le bras de commande inférieur jusqu'au point de montage de la bague. La charge longitudinale représente souvent 40 à 60 % de la charge totale – la proportion la plus élevée – puisqu’il n’y a pas de bras pour partager la charge. La bague doit donc offrir une souplesse longitudinale suffisante pour absorber les impacts de la route, tout en évitant une déformation excessive qui pourrait provoquer des changements de pincement incontrôlés. Dans le sens latéral, les forces de virage sont partagées entre le bras inférieur et la barre anti-roulis, ce qui rend la rigidité radiale essentielle : une rigidité radiale plus élevée est nécessaire pour résister au déplacement latéral, maintenir des angles de carrossage stables et éviter un roulis ou un sous-virage excessif de la carrosserie. Les charges verticales sont cependant relativement faibles puisqu'elles sont principalement supportées par la jambe de force ; ici, la bague favorise un certain degré de souplesse de torsion pour s'adapter au rebond/rebond de la roue et au mouvement de rotation pendant la direction. Une rigidité radiale excessive compromet le confort ; une rigidité en torsion trop élevée augmente les problèmes de NVH. Ainsi, les bagues des bras de commande MacPherson sont généralement conçues avec une rigidité radiale nettement supérieure à la rigidité en torsion, souvent d'un facteur de 5 à 10 ou plus, mettant l'accent sur la rigidité radiale pour une stabilité de manipulation de base tout en ajustant la conformité en torsion via des structures hydrauliques ou à cavité pour améliorer l'isolation des vibrations.
La suspension à double triangulation représente une solution classique plus performante, utilisée à la fois sur les essieux avant et arrière. Il comporte un bras triangulaire supérieur et inférieur, formant une géométrie proche du parallélogramme. Cette disposition permet une répartition plus équilibrée de la charge : les charges longitudinales (dues au freinage/à l'accélération) sont principalement supportées par le bras inférieur, mais le bras supérieur partage également une partie de la charge, réduisant la proportion longitudinale à 30 à 40 %, soit bien plus faible que chez MacPherson. Les deux bras résistent efficacement aux charges latérales, répartissant uniformément les forces de virage et entraînant une charge latérale plus faible par bague. Les charges verticales sont réparties de la même manière entre les bras supérieurs et inférieurs, ce qui entraîne une contrainte plus uniforme. Le principal avantage de cette géométrie est le contrôle précis du mouvement des roues, ce qui augmente considérablement la demande de souplesse de torsion : les deux bras doivent permettre une torsion angulaire significative pendant le déplacement des roues pour obtenir un mouvement parallèle idéal et un gain de carrossage contrôlé. La rigidité radiale, quant à elle, doit rester modérément élevée pour éviter qu'une déformation élastique excessive ne perturbe les paramètres d'alignement. Les bagues à double triangulation se caractérisent donc par une rigidité en torsion inférieure à la rigidité radiale (généralement un rapport de 1:1 à 1:3) et utilisent souvent des conceptions asymétriques ou des bagues hydrauliques pour adoucir davantage la réponse en torsion tout en renforçant la rigidité radiale pour la stabilité latérale. Cela permet des performances supérieures en conduite agressive : meilleur contrôle du roulis, comportement pincement/carrossage plus stable, mais exige également une plus grande résistance à la fatigue et des caractéristiques dynamiques précises de la part de la bague.
La suspension multibras est l'architecture de suspension indépendante la plus flexible et la plus complexe, utilisant généralement trois à cinq bras séparés sur l'essieu arrière (et parfois des configurations hybrides à l'avant). Il attribue différents degrés de liberté aux liaisons dédiées, notamment les bras de commande supérieurs, les bras de commande inférieurs, les bras oscillants, etc., permettant d'obtenir des chemins de charge hautement découplés. Les charges longitudinales sont généralement gérées par des bras oscillants ou longitudinaux dédiés, de sorte que la part de charge longitudinale de la bague du bras de commande est la plus faible, souvent inférieure à 20 à 30 %, grâce au détournement de charge par des éléments indépendants. Les charges latérales sont réparties sur plusieurs maillons transversaux, chaque bague supportant uniquement des forces latérales localisées, ce qui entraîne des rapports de charge individuels encore plus faibles. Les charges verticales sont également partagées entre plusieurs points de montage, ce qui maintient les contraintes maximales à un faible niveau. Ce haut niveau de découplage fonctionnel permet à chaque bague de bras de commande de jouer un rôle hautement spécialisé : certaines positions (par exemple, les bagues du bras inférieur avant ou du bras oscillant) donnent la priorité à la rigidité radiale pour résister aux chocs latéraux/longitudinaux et maintenir la précision géométrique ; d'autres (par exemple, les bagues du bras supérieur ou des liaisons de commande de pincement) nécessitent une souplesse de torsion extrêmement élevée pour permettre la torsion naturelle de la roue et le changement de pincement pendant le rebond, permettant ainsi des effets de « direction arrière passive ». Le rapport rigidité radiale/torsionnelle dans les systèmes multibras varie considérablement selon la fonction du maillon : certains favorisent une rigidité radiale élevée, d'autres dominent en termes de flexibilité en torsion. Cette approche « spécifique au rôle » confère aux suspensions multibras une plage de réglage exceptionnellement large entre confort et maniabilité, mais elle signifie également que la conception des bagues doit être hautement personnalisée : les bagues situées à différents endroits sur le même véhicule peuvent différer considérablement, même en termes de composition des matériaux et de structure interne.
La suspension MacPherson force la bague du bras de commande à agir comme un « touche-à-tout », avec des parts de charge longitudinales et radiales élevées, s'appuyant fortement sur la rigidité radiale pour la stabilité de base ; le double triangle réduit la charge sur les bagues grâce au partage de charge à double bras, mettant davantage l'accent sur la conformité en torsion pour une cinématique précise ; multi-link décentralise entièrement les charges, attribuant à chaque bague une fonction spécialisée où les demandes radiales ou de torsion varient selon la position. Cette différence fondamentale dans les exigences de charge et de fonctionnement explique directement pourquoi les bagues ne sont pas des pièces génériques interchangeables. Les ingénieurs doivent sélectionner ou concevoir chaque bague en fonction de la géométrie spécifique de la suspension, du spectre de charge et des objectifs de performance, en décidant s'il faut donner la priorité à la rigidité radiale (pour la résistance au roulis et le maintien de l'alignement), à la conformité en torsion (pour le filtrage des vibrations et l'articulation) ou à un compromis équilibré, afin que le même modèle de bague puisse présenter des « personnalités » complètement différentes lorsqu'il est installé dans différentes architectures de suspension. Bienvenue pour commander la bague de bras de commande VDI 6Q0407182 !
